Netzwerk-Ausfälle vermeiden mithilfe der Profinet-Analyse

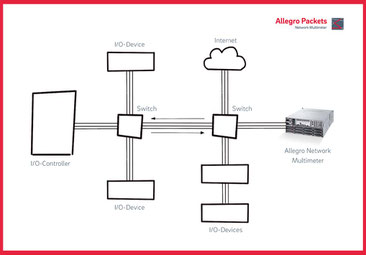

Profinet-Aufbau mit integriertem Allegro Network Multimeter

Was ist Profinet?

Profinet (Process Field Network) bezeichnet den offenen Industrial-Ethernet-Standard für die Datenkommunikation in der Automatisierungsindustrie.

Es ist für den zyklischen Datenaustausch zwischen der Steuerung (= I/O-Controller) und den Feldgeräten (= I/O-Devices) konzipiert.

Hierzu verwendet Profinet folgende I/O-Ethernet-basierte Protokolle.:

I/O-Controller: ist die Steuerung, die die Automatisierungsaufgabe kontrolliert
I/O-Devices: Feldgeräte, die vom Controller kontrolliert und gesteuert werden. Die Feldgeräte bestehen aus mehreren Modulen und Submodulen. Die Submodule enthalten Eingangs- und Ausgangssignale zum Prozess.
I/O-Supervisor: ist ein Engineering-Werkzeug, um die einzelnen I/O-Devices zu parametrieren und zu diagnostizieren.

WARUM WIRD DIE PROFINET-ANALYSE NICHT DIREKT MIT WIRESHARK GEMACHT?

Für einen globalen Überblick der sporadischen Fehler eignet sich das Allegro Network Multimeter besser. Es ermöglicht sowohl die Untersuchung des Live-Verkehrs als auch der rückwirkenden Ergebnisse. Wireshark ist das Tool, wenn es darum geht, jedes einzelne Paket und der enthaltenen Protokolle darzustellen und wenn Daten über einen kurzen Zeitraum untersucht werden sollen.

Wenn die Störung bereits einige Stunden zurückliegt und der Ursprung unklar ist, müsste zunächst ein umfangreiches Pcap aufgezeichnet und manuell gefiltert werden. Mit dem Allegro Network Multimeter erfolgt dieser Prozess deutlich schneller. Es ermöglicht eine zeitsparende Analyse und bietet deutlich mehr Funktionen.

Sowohl die meisten Fehler als auch eine Überlast bei Profinet passieren selten durch Profinet selbst, sondern häufiger durch andere störende Dienste. Eine regelmäßige Kontrolle von Profinet ist mit einem passiven Netzwerkanalyse-Tool unabdingbar, um Produktionsprozesse ohne Verzögerungen zu gewährleisten. Use Case Video >>

Profinet_Blogbeitrag_de.pdf

Adobe Acrobat Dokument 499.8 KB

Download

Allegro Multimeter 500M/L

Alle Infos zum Gerät

Wie können Sie mit dem Allegro Network Multimeter schnell und einfach ein Profinet Netzwerk untersuchen und Probleme finden?

Für den flexiblen Einsatz, schnell, portabel
4 x 1000Base-T Anschlüsse
4 GBit/s max. Durchsatz
4 oder 8 GB interne Datenbank
500 GB oder 1 TB integrierter Ringpuffer
Bis zu 1,2 Millionen rückwirkende Verbindungen
Anzeige & Analyse von Profinet traffic und Jitter
PCAP Analyse ermöglich Caputuring von Profinet traffic
Profinet Statistik mit Anzahl der Frames in einer Zeitspanne
Statistik für ein einzelnes Profinet Gerät mit Kommunikationsbeziehungen (Quelle und Ziel)
